Plattegronden tekenen

Algemeen

Voor de module Plattegronden maakt en beheert u de plattegronden in het Beheercentrum.

• Ga in het Beheercentrum naar de categorie Plattegronden, selecteer het onderdeel Algemeen en klik op Plattegronden beheren.

Plattegronden tekenen

In het tabblad Kaart-editor tekent u uw plattegrond.

We gaan nu de haven tekenen door alle elementen over de achtergrondafbeelding heen te tekenen.

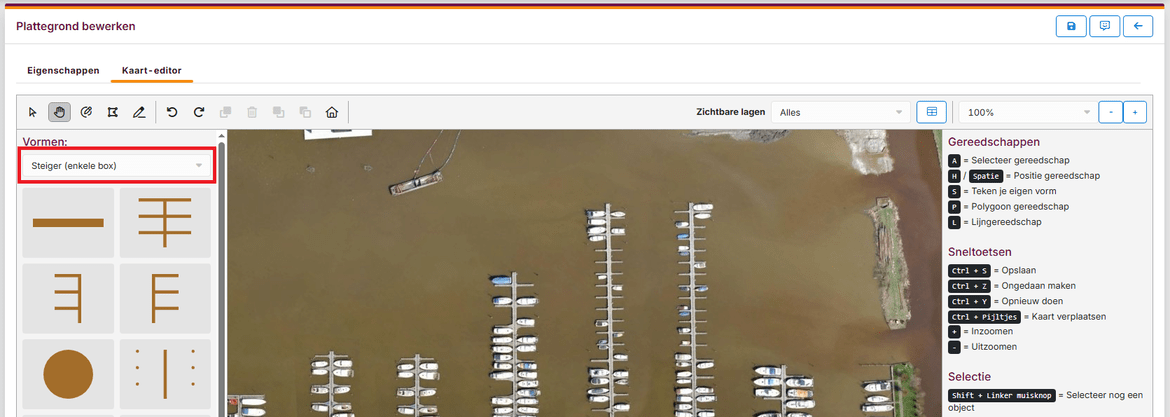

• Selecteer links in het uitklapmenu een categorie van objecten die u wilt toevoegen. Bijvoorbeeld Steiger (enkele box).

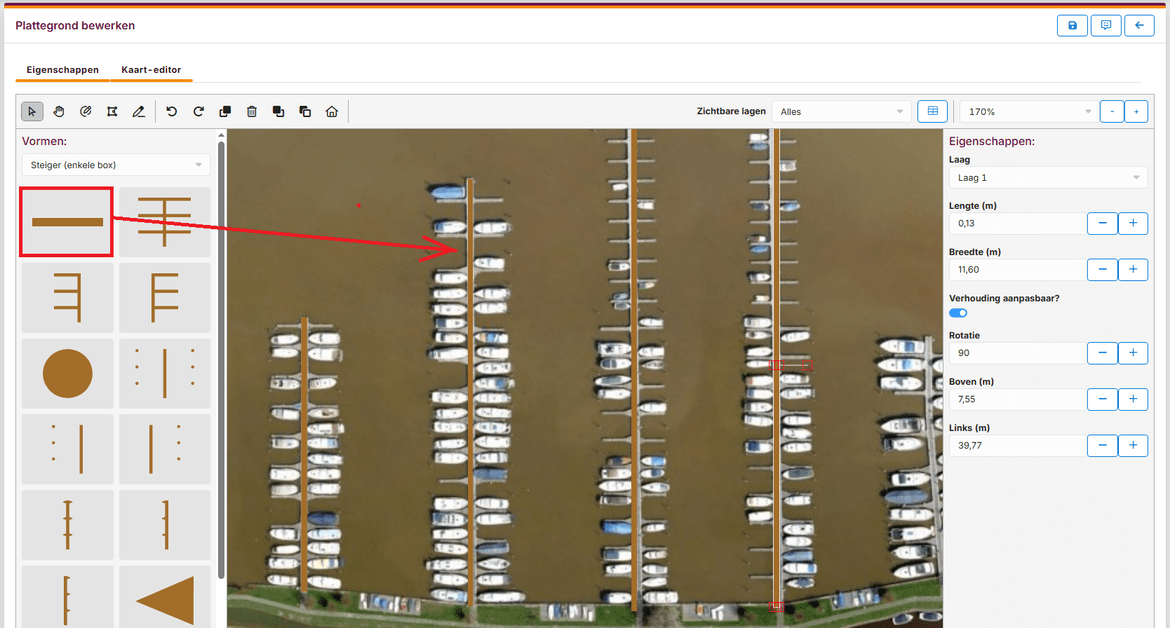

• Selecteer het gewenste object en sleep deze naar de plattegrond.

U kunt de vorm bewerken (vergroten, verkleinen, roteren) door middel van de rode vierkantjes of door de waarde bij de eigenschappen aan te passen. Door met uw muis op de vorm te klikken en vast te houden kunt u de vorm verplaatsen. Op basis van de verschillende beschikbare vormen tekenen we de hele haven in.

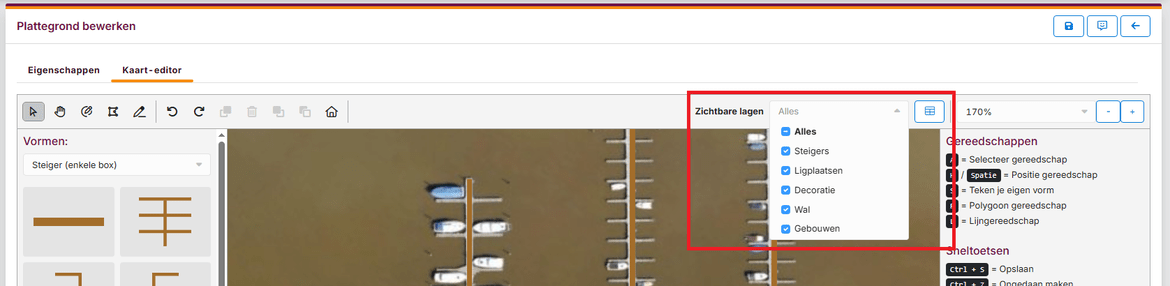

We adviseren u om verschillende objecten in verschillende lagen te tekenen. U kunt dan ook eenvoudig even lagen uitzetten zodat deze even niet in de weg zitten. U kunt hiervoor zelf eenvoudig lagen aanmaken.

Uitleg achtergrond afbeelding

Om het tekenen van een plattegrond eenvoudiger te maken adviseren we u om een achtergrond afbeelding te gebruiken. In de kaart-editor kunt u dan eenvoudig uw terrein "overtrekken".

Om voldoende ruimte te hebben om te kunnen in- en uitzoomen in uw plattegrond dient de achtergrond afbeelding minimaal 4000 pixels aan de langste zijde te zijn. Gebruik dus geen screenshot van Google Maps.

Voor de achtergrond afbeelding dient u een JPG afbeelding te uploaden naar e-Captain. Heeft u al een vector tekening of CAD tekening van uw terrein? Laat deze dan omzetten naar een JPG afbeelding zodat u deze als achtergrond afbeelding kunt gebruiken. Heeft u een luchtfoto of dronefoto van uw terrein? Upload deze als JPG alfbeelding naar e-Captain om deze als achtergrond afbeelding te kunnen gebruiken.
