De juiste schaal bepalen

Algemeen

Om uw plattegrond in de juiste verhoudingen te tekenen kunt u de schaal bepalen en instellen. In het voorbeeld op deze pagina nemen we een luchtfoto als basis (achtergrondafbeelding) voor het tekenen van een plattegrond.

De schaal bepalen

• Ga in het Beheercentrum naar Plattegronden en selecteer Plattegronden beheren.
• Klik op de plattegrond die u wilt gaan tekenen om deze te bewerken.

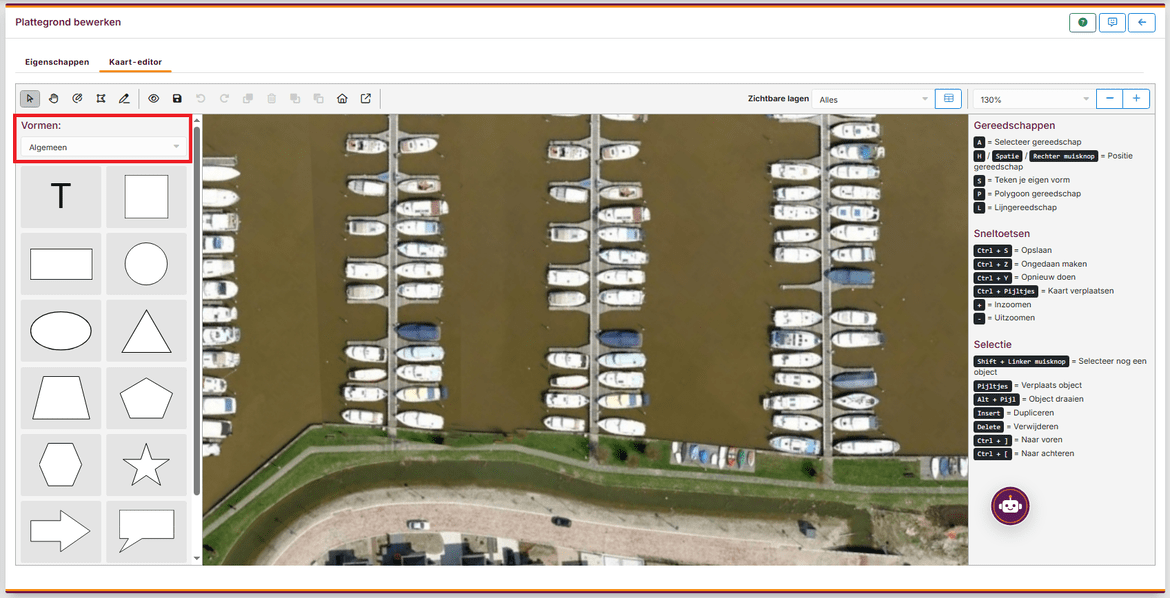

• Ga in de editor bij de vormen naar de optie Algemeen.

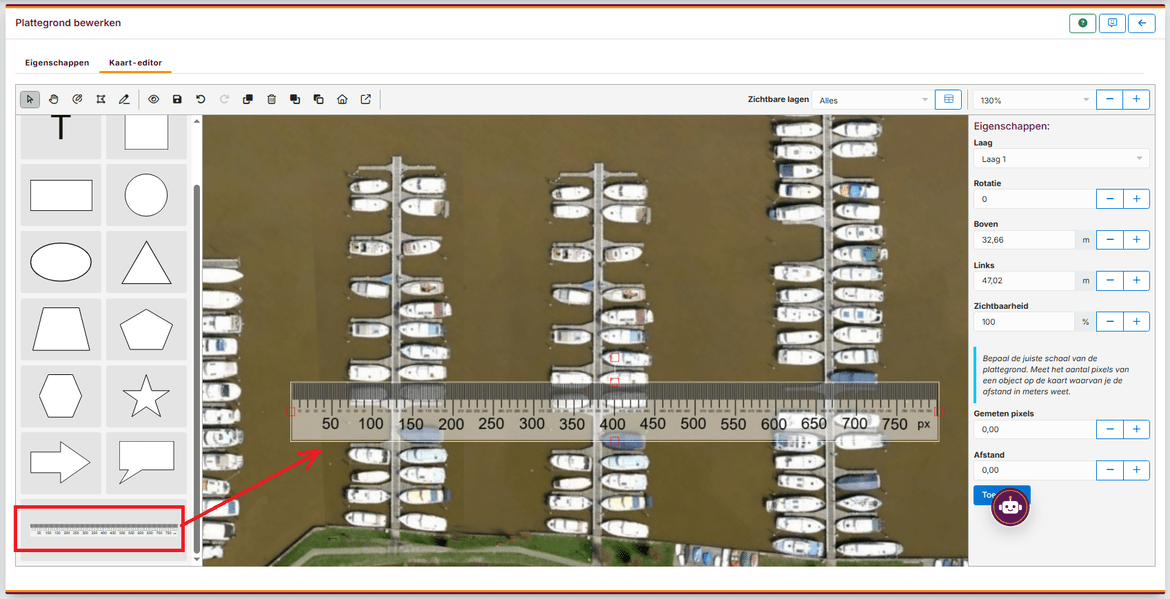

• Selecteer onderin de liniaal en sleep deze naar de achtergrondfoto.

• Positioneer de lineal bij een object waarvan u de afmetingen weet. Bijvoorbeeld een steiger.

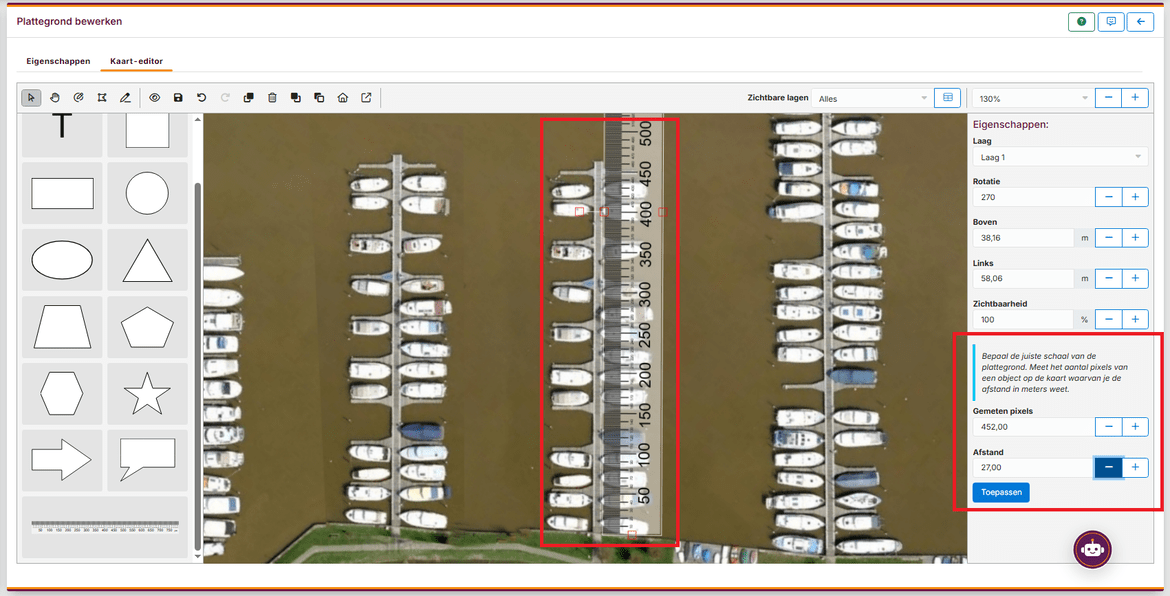

• Met de lineaal meet u het aantal pixels. Deze vult rechts bij de Gemeten pixels in.
• Vul de werkelijke afmeting (lengte in meters) in bij Afstand.

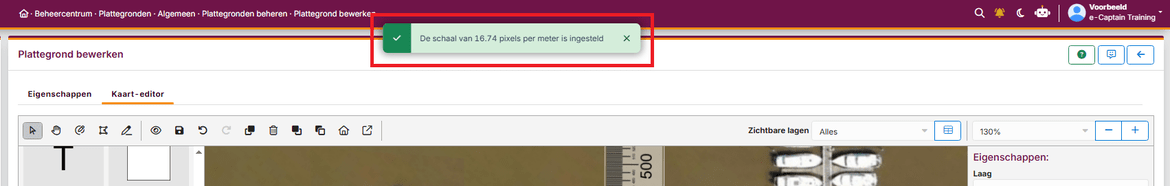

• Klik op Toepassen om instellingen op te slaan. e-Captain bepaald automatisch de juiste schaal in pixels.

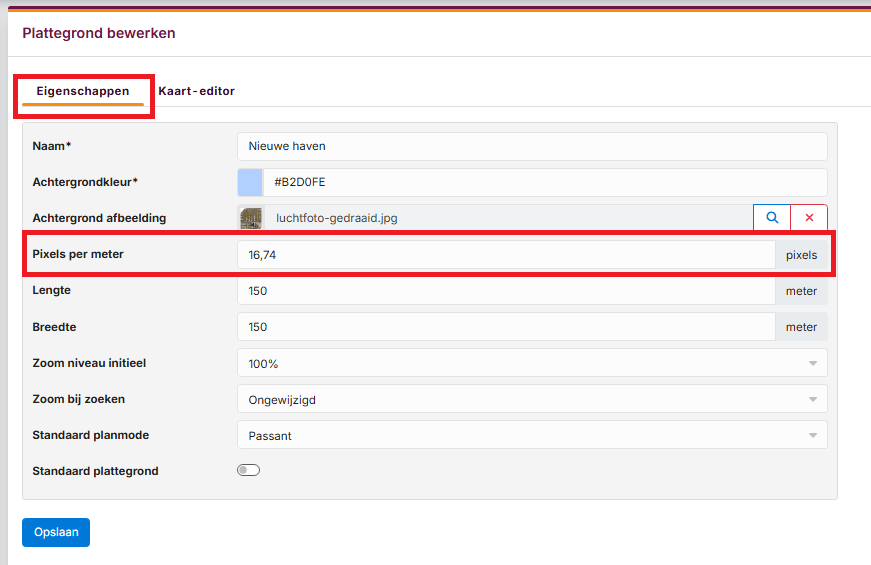

In het tabblad Eigenschappen van de plattegrond vindt u de berekende schaal in pixels per meter terug.
